HTCC (suhu tinggi CO - Seramik yang dipecat) melibatkan pencampuran serbuk seramik dengan bahan tambahan seperti pelarut, pengikat, dispersan, dan plastik untuk membentuk buburan. Pita seramik hijau diperoleh melalui teknologi pemutus pita. Selepas memotongnya ke dalam filem saiz tetap, penggerudian laser dilakukan. Teknologi percetakan skrin digunakan untuk mengisi lubang dan litar reka bentuk pada setiap lapisan dengan logam seperti tungsten, molibdenum, dan molibdenum - mangan. Kemudian, badan -badan hijau dilaminasi, ditekan, dipotong, dan sintered. Akhirnya, interkoneksi menegak antara lapisan yang berbeza dicapai, dan gabungan logam dan seramik selesai.

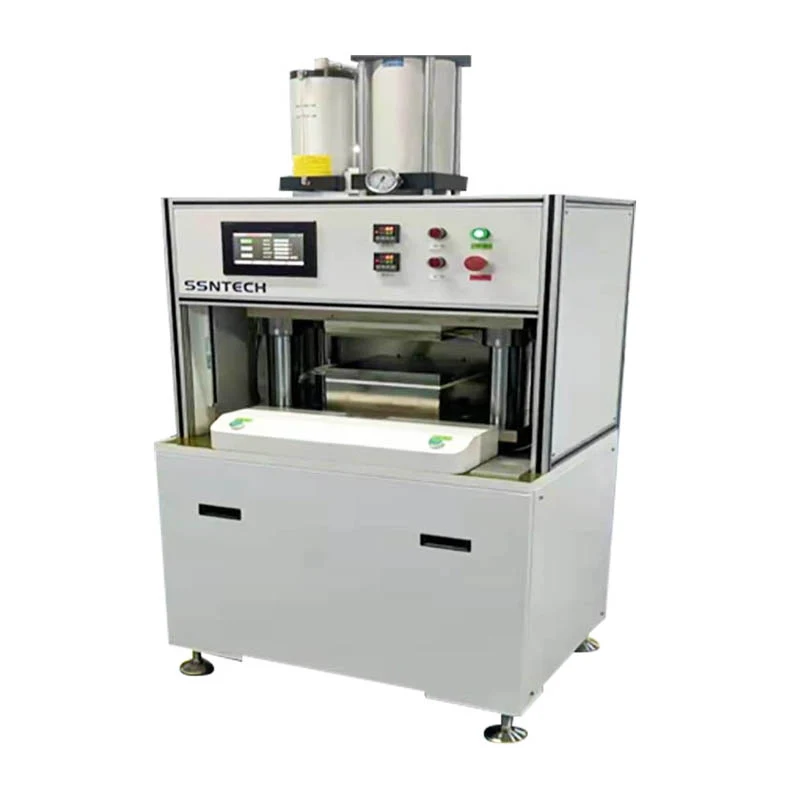

TheHTCC Flattening Machineadalah peralatan utama yang direka khas untuk memproses lembaran seramik HTCC hijau dan produk yang berkaitan, dan ia memainkan peranan penting dalam proses HTCC. Fungsi utamanya adalah dengan tepat meratakan lembaran seramik hijau HTCC, memastikan kebosanan dan kestabilan lembaran seramik hijau dalam pemprosesan berikutnya, dengan itu meningkatkan kualiti dan prestasi produk akhir.
1. Fungsi dan Prinsip Peralatan
(1) Gambaran Keseluruhan Fungsi
Lembaran seramik hijau meratakan: Ia boleh meratakan corak buburan yang dibangkitkan atau dicetak pada lembaran seramik hijau HTCC di bawah keadaan suhu dan tekanan tertentu. Dengan tepat mengawal tekanan dan suhu, ketidaksamaan pada permukaan lembaran seramik hijau dihapuskan, memberikan asas yang baik untuk proses berikutnya seperti laminasi dan sintering.
Permohonan tekanan seragam: Ia dapat merealisasikan penekanan seragam bahan produk. Dalam proses pengeluaran produk HTCC, tekanan seragam adalah penting. Ia dapat memastikan bahawa semua bahagian lembaran seramik hijau ditekankan secara seragam, mengelakkan kecacatan seperti ubah bentuk dan penyingkiran yang disebabkan oleh tekanan yang tidak sekata, meningkatkan kestabilan dan konsistensi produk, dan mengurangkan kadar kecacatan.
(2) Prinsip kerja
Berdasarkan teori keanjalan dan keplastikan, kepala tekanan peralatan digunakan untuk memohon tekanan kepada lembaran seramik HTCC. Apabila kepala tekanan bertindak pada lembaran seramik hijau, lembaran seramik hijau menjalani ubah bentuk elastik di bawah tekanan. Dengan peningkatan tekanan yang berterusan, lembaran seramik hijau secara beransur -ansur memasuki peringkat ubah bentuk plastik, dengan itu menyedari pembetulan dan meratakan ketidaksamaan permukaan. Pada masa yang sama, peralatan dilengkapi dengan tekanan dan sistem kawalan suhu yang tepat untuk memastikan kestabilan tekanan dan suhu semasa proses meratakan, memenuhi keperluan proses meratakan lembaran seramik HTCC yang berbeza.
2. Ciri dan kelebihan peralatan
(1) Tinggi - Kawalan tekanan ketepatan
Peraturan tekanan yang tepat: Ia mengamalkan sistem hidraulik yang maju dan sensor tekanan ketepatan yang tinggi, yang dapat merealisasikan peraturan jalan kaki tekanan rata dengan ketepatan peraturan ± 0.1MPa. Sama ada untuk lembaran seramik hijau nipis atau bahan khas yang memerlukan tekanan tinggi untuk meratakan, tekanan boleh ditetapkan dengan tepat dan dikawal untuk memastikan konsistensi dan kestabilan kesan meratakan.
Keseragaman Tekanan Tinggi: Melalui struktur kepala tekanan yang dirancang secara optimum dan sistem pengagihan tekanan, ia memastikan bahawa tekanan diedarkan secara merata di seluruh kawasan meratakan, dengan sisihan tekanan l ess daripada ± 1%. Ciri ini berkesan menghindari masalah seperti ubah bentuk dan keretakan lembaran seramik hijau yang disebabkan oleh tekanan tempatan yang berlebihan atau tidak mencukupi, meningkatkan kualiti produk dan hasil.
(2) kawalan suhu yang tepat
Julat kawalan suhu yang luas:HTCC Flattening Machinedilengkapi dengan sistem kawalan pemanasan dan suhu yang lengkap, dengan julat kawalan suhu dari suhu bilik hingga 200 ℃, yang dapat memenuhi keperluan suhu bahan -bahan lembaran seramik HTCC yang berlainan semasa proses meratakan. Sama ada untuk suhu - bahan lembaran seramik hijau yang sensitif atau keadaan suhu yang diperlukan oleh proses konvensional, peraturan dan kawalan yang tepat dapat dicapai.
Ketepatan kawalan suhu tinggi: Ia mengamalkan algoritma kawalan suhu PID PID, digabungkan dengan sensor suhu ketepatan yang tinggi, dengan ketepatan kawalan suhu ± 1 ℃. Persekitaran suhu yang stabil adalah kondusif kepada aliran seragam dan ubah bentuk plastik bahan -bahan di dalam lembaran seramik hijau, memastikan kesan meratakan sambil mengurangkan kesan turun naik suhu pada prestasi lembaran seramik hijau.
(3) prestasi operasi yang cekap dan stabil
Reka bentuk struktur yang tinggi - kebolehpercayaan: Bingkai utama diperbuat daripada keluli kekuatan tinggi, yang mempunyai ketegaran dan kestabilan yang sangat baik selepas pemprosesan ketepatan dan pemeriksaan kualiti yang ketat. Semasa operasi berterusan jangka panjang, peralatan dapat menahan tekanan yang besar dan operasi yang kerap, dan tidak terdedah kepada ubah bentuk, melonggarkan dan masalah lain, memastikan kebolehpercayaan yang tinggi dan hayat perkhidmatan yang panjang.
Sistem Transmisi dan Kawalan Lanjutan: Ia dilengkapi dengan sistem pemacu motor maju dan sistem kawalan PLC, menyedari automasi dan kecerdasan operasi peralatan. Pengendali hanya perlu menetapkan parameter yang relevan pada antara muka mesin manusia, dan peralatan tersebut secara automatik dapat menyelesaikan operasi meratakan mengikut program pratetap, dengan operasi mudah dan operasi yang stabil. Pada masa yang sama, peralatan dilengkapi dengan diagnosis kesalahan lengkap dan fungsi penggera, yang dapat mengesan dan menyelesaikan masalah tepat pada masanya semasa operasi, meningkatkan kecekapan pengeluaran dan kemudahan penyelenggaraan peralatan.
(4) kemudahan operasi yang baik
Pengguna - Manusia Mesin - Antara Muka Mesin: Skrin sentuhan warna saiz besar digunakan sebagai antara muka interaksi mesin manusia. Reka bentuk antara muka adalah mudah dan intuitif, dan operasi mudah dan mudah difahami. Pengendali boleh dengan mudah melengkapkan operasi seperti tetapan parameter, permulaan peralatan dan berhenti, dan pemantauan status operasi melalui skrin sentuh, sangat mengurangkan intensiti buruh dan kesukaran operasi pengendali.
Sistem perubahan acuan cepat: Untuk memenuhi keperluan meratakan lembaran seramik HTCC hijau spesifikasi yang berbeza, peralatan dilengkapi dengan sistem perubahan acuan cepat. Melalui operasi mudah, acuan boleh diganti dalam masa yang singkat, meningkatkan fleksibiliti dan fleksibiliti pengeluaran peralatan, dan menyesuaikan diri dengan tugas -tugas pengeluaran yang pelbagai.
3. Bidang Permohonan
TheHTCC Flattening Machinedigunakan secara meluas dalam pelbagai pautan industri peranti seramik multi-lapisan HTCC, termasuk tetapi tidak terhad kepada pengeluaran produk berikut:
Sensor oksigen cip HTCC: Dalam proses pengeluaran sensor oksigen cip, kepelbagaian kepingan seramik hijau oleh mesin meratakan HTCC membantu memastikan konsistensi dan kestabilan struktur dalaman sensor, dengan itu meningkatkan ketepatan pengukuran dan kebolehpercayaan sensor.
Pakej Seramik HTCC: Untuk pembuatan pakej seramik HTCC, mesin meratakan dapat memastikan kebosanan lembaran seramik hijau sebelum laminasi dan sintering, supaya pakej mempunyai pengedap dan prestasi elektrik yang lebih baik apabila merangkumi komponen elektronik.
Sensor tekanan HTCC: Dalam pengeluaran sensor tekanan, kebosanan lembaran seramik hijau secara langsung mempengaruhi ketepatan penderiaan tekanan sensor. Mesin meratakan HTCC memberikan kesan meratakan yang baik untuk lembaran seramik hijau melalui tekanan seragam dan kawalan suhu yang tepat, dengan itu meningkatkan prestasi keseluruhan sensor tekanan.
