Mesin Susun MLCC Automatik

Permohonan:

Mesin laminating digunakan untuk memotong filem kosong filem seramik yang digulung dan filem seramik yang dicetak menjadi kepingan segi empat sama, dan kemudian ambil dan selaraskannya dengan lengan mekanikal. Selepas itu, mereka dilaminasi dan bertekanan mengikut program yang ditetapkan untuk membentuk blok dengan struktur dalaman MLCC.

Prinsip kerja ialah memasang gulungan filem seramik kosong pada kedudukan roll keluar kanan mesin laminating; Selepas mencetak, gulungan filem seramik dipasang pada kedudukan roll keluar kiri mesin laminating; Kemudian, mengikut keperluan proses, program ditetapkan, dan lengan robot yang mengelupas merebut filem yang berbeza. Selepas penjajaran automatik, filem disusun dan diberi tekanan. Akhirnya, lengan robot mengeluarkan blok yang disusun dan meletakkannya ke dalam dulang penerima.

Dimensi keseluruhan mesin: Hos 4350mm (L) x1600mm (w) x2500mm (H).

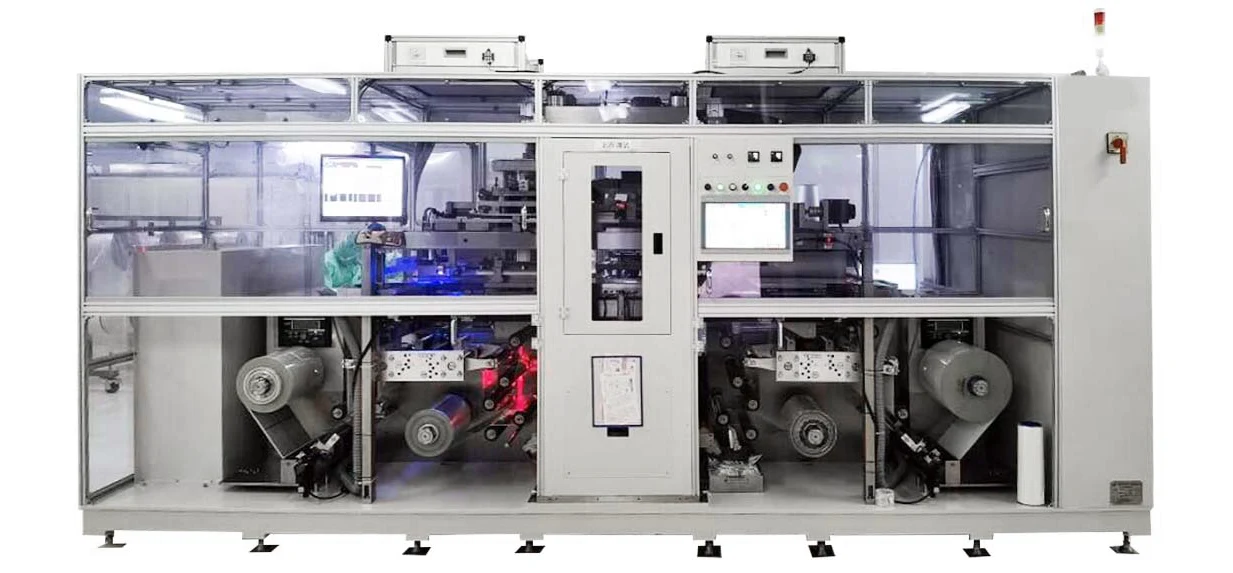

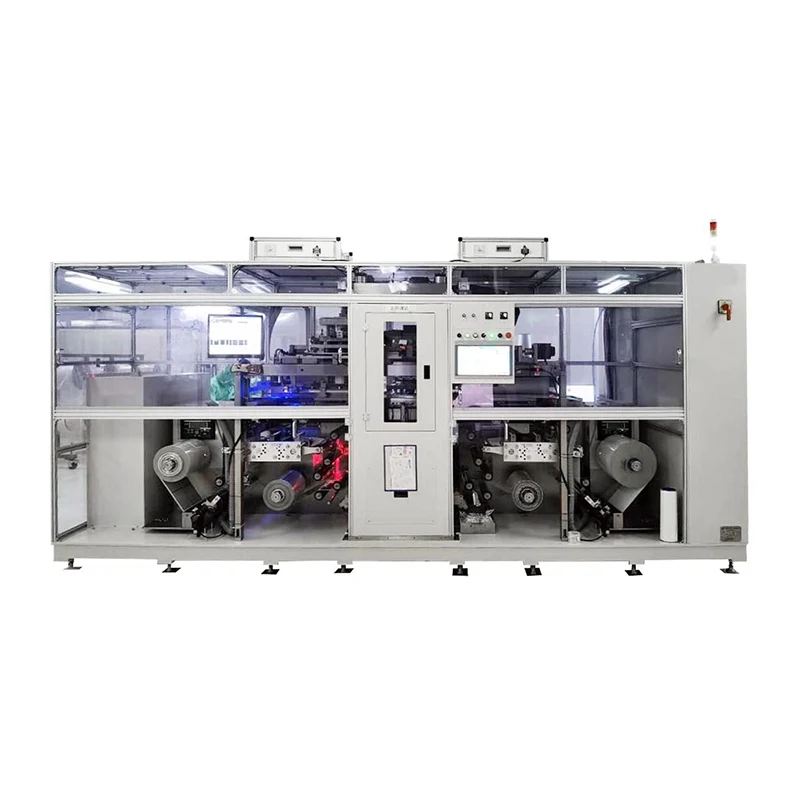

Mesin Susun MLCC Automatik YISENRONG terdiri daripada rak, mekanisme pemindahan gulungan sisi elektrod, mekanisme pemindahan gulungan sisi elektrod, meja kerja pengelupasan sisi elektrod, meja kerja pengelupasan sisi penutup, manipulator dan mekanisme penjajaran pengendalian filem, mekanisme tekanan, manipulator penerima bahan dan sistem elektrik. Bahagian bawah rak dikimpal dengan bahagian keluli, memastikan kestabilan dan ketepatan peralatan. Kawasan lain direka bentuk dengan bingkai profil dan bahan PVC lutsinar untuk penutupan, menjadikan bahagian dalam kelihatan dan mudah dikendalikan.

Syarat penggunaan

Tekanan udara termampat 0.5-0.7MPa

Kadar aliran udara termampat 200L/Min

Bekalan kuasa AC 380V+10% 50Hz

Kuasa maksimum 30 kW

Suhu 20-30 ℃

Kelembapan 60 ± 10%

Langkah Berjaga-jaga Keselamatan untuk Operasi Peralatan Mekanikal:‌

A. Pakai peralatan pelindung dengan betul

B. Menjalankan pemeriksaan keselamatan peralatan

C. Ikuti prosedur operasi dan langkah pengurangan risiko:‌

Jangan sentuh bahagian yang bergerak (cth., pemotong, roda takal) dengan tangan.

Jangan laraskan, ukur atau bersihkan serpihan dengan tangan semasa operasi.

Untuk operasi kolaboratif berbilang orang, jelaskan pembahagian tanggungjawab untuk mengelakkan pengaktifan peranti kawalan secara tidak sengaja.

D. Penyelenggaraan peralatan dan kesediaan kecemasan:‌

Lakukan penyelenggaraan dan penyelenggaraan secara berkala.

Bersihkan peralatan selepas digunakan; periksa bahagian yang haus (cth., pemotong, galas) dan gantikannya dengan segera.

Uji peranti keselamatan secara kerap (cth., penutup pelindung, suis henti kecemasan); penyingkiran tanpa kebenaran adalah dilarang.

E. Tindak balas kecemasan:‌

Sekiranya berlaku kerosakan atau kemalangan secara tiba-tiba, segera potong kuasa dan laporkan kejadian itu; jangan cuba membaiki peralatan semasa ia berjalan.

Tempoh penghantaran: 90 hari.
