Apakah ciri -ciri dan kelebihan teknologi LTCC?

Proses teras dariLTCCTeknologi adalah seperti berikut: Pertama, serbuk seramik, serbuk kaca, dan pengikat organik bercampur, dan kemudian diproses ke dalam pita seramik hijau dengan ketebalan dan struktur padat yang tepat melalui pemutus pita, pengeringan, dan proses lain. Selanjutnya, corak litar yang diperlukan dibuat pada pita seramik hijau menggunakan teknologi seperti penggerudian laser, grouting lubang mikro, dan percetakan tampalan konduktor ketepatan. Seterusnya, pelbagai pita seramik hijau diproses dilaminasi dan bersepadu, dan sintered dalam persekitaran suhu rendah di bawah 900 ° C. Akhirnya, peranti cip boleh dihasilkan; Ia juga boleh membenamkan pelbagai komponen pasif untuk membentuk substrat litar multilayer seramik tiga dimensi tunggal; Di samping itu, IC dan peranti aktif boleh dipasang di permukaannya untuk mewujudkan modul fungsi bersepadu pasif/aktif. Teknologi ini dapat mempromosikan pengurangan dan penyebaran litar yang tinggi, dan sangat sesuai untuk pembuatan komponen dalam bidang komunikasi frekuensi tinggi.

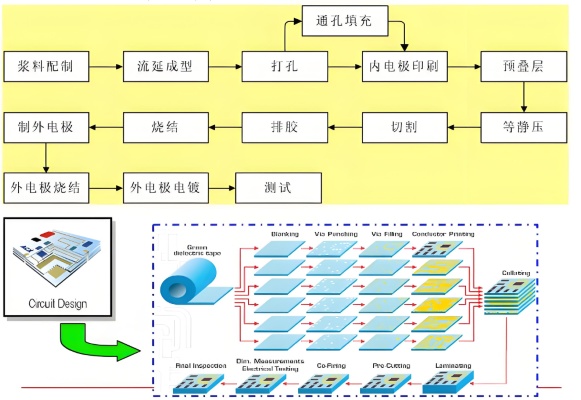

                                                                                                                    Proses Pengeluaran LTCC

Dari segi aplikasi bahan, LTCC menggunakan kaca atau seramik sebagai lapisan dielektrik litar, dan mengamalkan logam dengan kekonduksian yang sangat baik seperti AU, AG, dan PD/AG sebagai elektrod dalaman dan luaran dan bahan pendawaian.

Kelebihan penting bagiLTCCTeknologi dicerminkan dalam aspek berikut:

1. Suhu sintering rendah: Suhu sintering bahan LTCC umumnya tidak melebihi 900 ° C. Ciri ini mengurangkan kesukaran proses, bukan sahaja memudahkan pengeluaran berskala besar tetapi juga menjimatkan tenaga.

2. Pemalar dielektrik laras: Pemalar dielektrik bahan -bahannya boleh diselaraskan secara fleksibel dalam julat 2 hingga 20,000, yang dapat memenuhi keperluan reka bentuk litar yang berbeza dan sangat meningkatkan fleksibiliti reka bentuk litar.

3. Prestasi frekuensi tinggi yang sangat baik: Bahan seramik itu sendiri mempunyai ciri-ciri frekuensi tinggi dan ciri-ciri tinggi, dan kekerapan operasi boleh setinggi beberapa puluhan GHz, menyesuaikan diri sepenuhnya kepada senario frekuensi tinggi.

4. Prestasi konduktor unggul: Menggunakan logam dengan kekonduksian yang tinggi seperti Ag dan Cu sebagai bahan konduktor membantu meningkatkan faktor kualiti sistem litar.

5. Kestabilan suhu yang baik: Ia mempunyai ciri -ciri suhu yang baik, seperti pekali pengembangan haba kecil dan pekali suhu rendah dielektrik, yang boleh menyesuaikan diri dengan persekitaran dengan turun naik suhu.

6. Kesesuaian alam sekitar yang kuat: Ia dapat menahan arus besar dan keadaan suhu tinggi, dan kekonduksian terma adalah lebih baik daripada substrat litar PCB biasa, yang dapat memanjangkan hayat perkhidmatan litar dan meningkatkan kebolehpercayaan.

7. Ketumpatan pendawaian tinggi: Ia boleh menghasilkan litar struktur garis nipis dengan lebar garis kurang daripada 50μm. Semasa meningkatkan ketumpatan pendawaian, ia mengurangkan bilangan sambungan utama dan sendi solder, meningkatkan lagi kebolehpercayaan litar.

8.

9. Rintangan kepada persekitaran yang keras: Ia mempunyai ciri -ciri seperti rintangan suhu tinggi dan boleh berfungsi dengan stabil dalam persekitaran yang keras.

10. Kawalan Pengeluaran Tinggi: Proses pengeluaran yang tidak berterusan membolehkan pemeriksaan kualiti di peringkat substrat hijau, yang kondusif untuk meningkatkan hasil dan mengurangkan kos pengeluaran.

Pada masa ini, produk LTCC telah digunakan secara meluas dalam banyak bidang seperti telefon bimbit 5G, terminal pintar, peranti WiFi6, stesen asas 5G, telinga TWS, dan jam tangan pintar. Dengan perkembangan teknologi komunikasi 5G/6G yang berterusan, permintaan untuk pengurangan, frekuensi tinggi, integrasi, dan pelbagai fungsi peranti menjadi semakin mendesak, dan kepentingan teknologi LTCC menjadi semakin menonjol.
