1. Gambaran keseluruhan teknologi seramik multilayer
Teknologi seramik multilayer adalah asas kepada pembuatan elektronik moden. Tiga varian utama menguasai bidang:
· Mlcc (kapasitor seramik multilayer)
· Ltcc (seramik cofired suhu rendah)
· Htcc (seramik berkadar suhu tinggi)
Perbezaan mereka terletak di dalam pemilihan bahan , sintering suhu, Process butir -butir, dan senario application.
2. Spesifikasi Teknikal Perbandingan
|
Parameter |
MLCC |
Ltcc |
Htcc |
|
Dielectric material |
Barium Titanate (Batio₃), TiO₂, Cazro₃ |
Komposit kaca-seramik, seramik-kaca |
Al₂o₃, Aln, Zro₂ |
|
Metal Electrodes |
Hari/Cu/Ag/Pd-Ag (dalaman); AG (terinals) |
AG/AU/CU/PD-AG (aloi rendah) |
W/mo/mn (logam lebur tinggi) |
|
Sintering temp. |
1100-1350 ° C. |
800-950 ° C. |
1600-1800 ° C. |
|
Key Products |
Kapasitor |
Penapis, Duplexers, Substrat RF, Antena |
Substrat seramik, modul kuasa, sensor |
|
Applications |
Elektronik pengguna, automotif, telekomunikasi |
Litar gelombang RF/microwave, modul 5G |
Aeroangkasa, elektronik berkuasa tinggi |

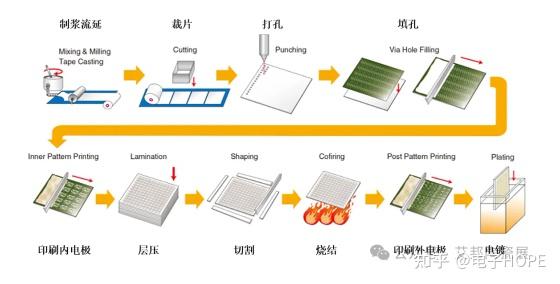

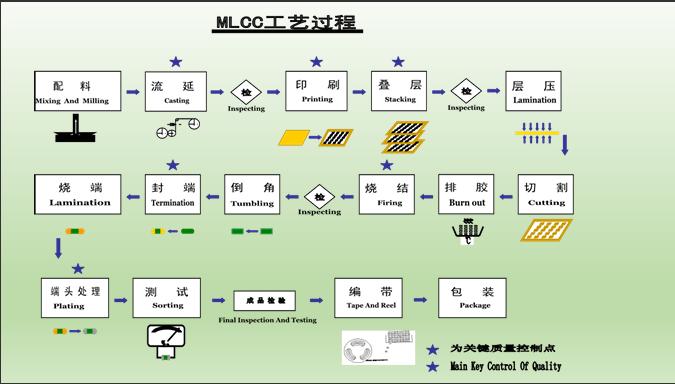

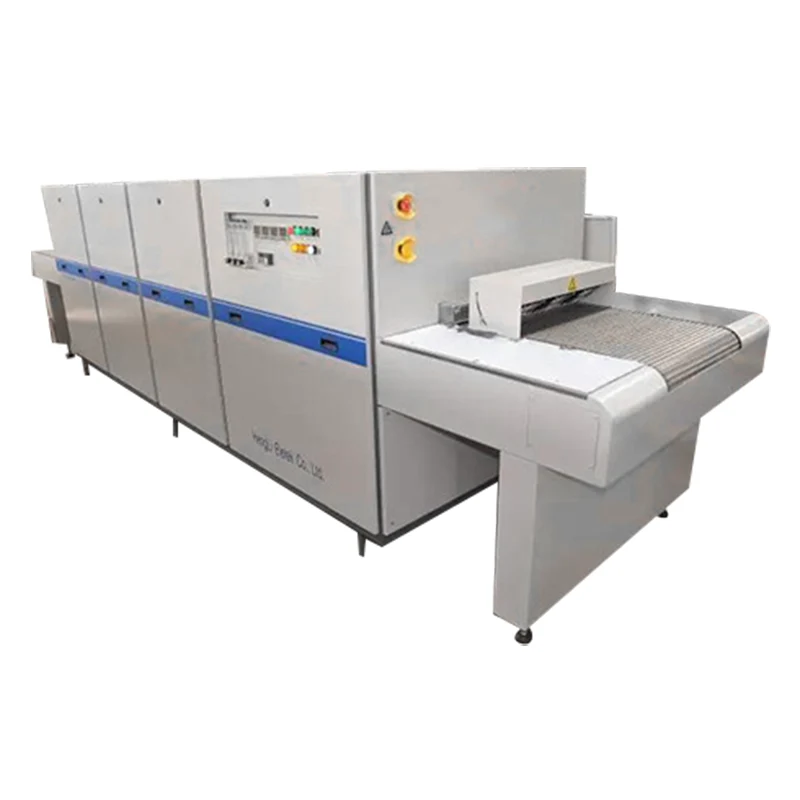

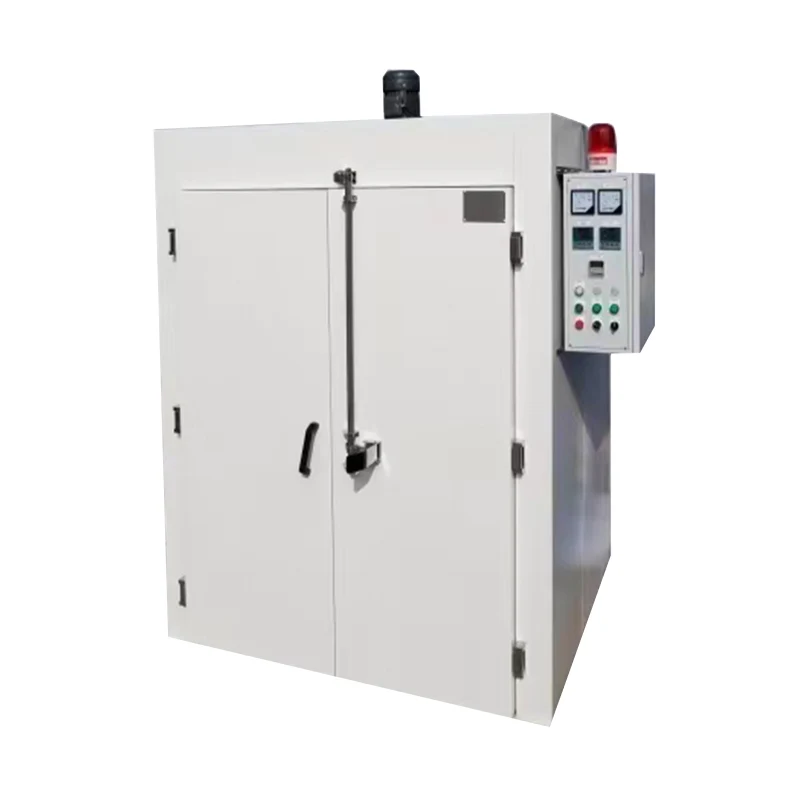

3. Aliran proses pembuatan
Shared Core Steps :
1. tape casting: membentuk lembaran seramik hijau (ketebalan: 10-100μm).
2. Screen Printing: Deposit corak elektrod (mis., Paste Ag untuk LTCC, Ni untuk MLCC).
3. laminasi : menyusun lapisan di bawah tekanan (20-50 MPa).
4. Sintering: Menembak di atmosfera terkawal (N₂/H₂ untuk MLCC, udara untuk LTCC/HTCC).
5. termination: Memohon elektrod luaran (mis., Ag Plating untuk MLCC).
Perbezaan kritikal :
· Via penggerudian : ltcc/htcc memerlukan vias yang digerakkan laser untuk interconnects menegak; MLCC melangkau langkah ini.
· Sintering Atmosfere:
· Layer count :
4. Prestasi Perdagangan-Offs
|
Metric |
MLCC |
Ltcc |
Htcc |
|
Capacitanance kepadatan |
100 μf/cm³ (gred x7r) |
N/A (fokus bukan kapasiti) |
N/a |
|
Kekonduksian Thermal |
3-5 w/m · k |
2-3 w/m · k |
20-30 w/m · k (berasaskan ALN) |
|
Cte Matching |
Miskin (vs SI) |
Sederhana |
Cemerlang (al₂o₃ ≈ 7 ppm/° C) |
|
high-frrequency loss |
Tan Δ <2% (pada 1 MHz) |
Kerugian penyisipan rendah (<0.5 dB @ 10 GHz) |
Stabil hingga frekuensi THZ |
5. Inovasi yang muncul
· Ultra-tinggi lapisan MLCC: Teknologi 0.4μm-lapisan TDK mencapai 220μF dalam pakej 0402.
· 3d LTCC Integration : Pasif tertanam Kyocera mengurangkan saiz modul RF sebanyak 60%.
· Htcc untuk persekitaran yang melampau : Substrat ALN Coorstek menahan 1000 ° C dalam sensor aeroangkasa.
Conclusion:MLCC, LTCC, dan HTCC Technologies menangani keperluan yang berbeza di seluruh spektrum elektronik. MLCC menguasai komponen pasif miniatur, LTCC membolehkan sistem RF padat, manakala HTCC cemerlang dalam aplikasi persekitaran yang keras. Pengoptimuman proses -dari sains bahan ke melalui seni bina -memandu evolusi berterusan mereka dalam sistem 5G, EVS, dan lanjutan.
-
