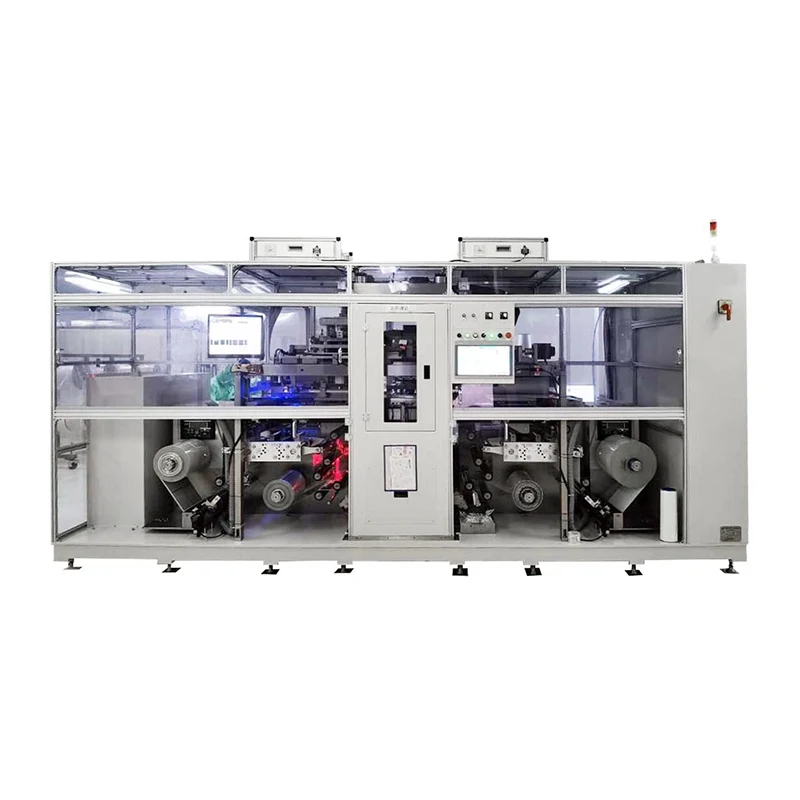

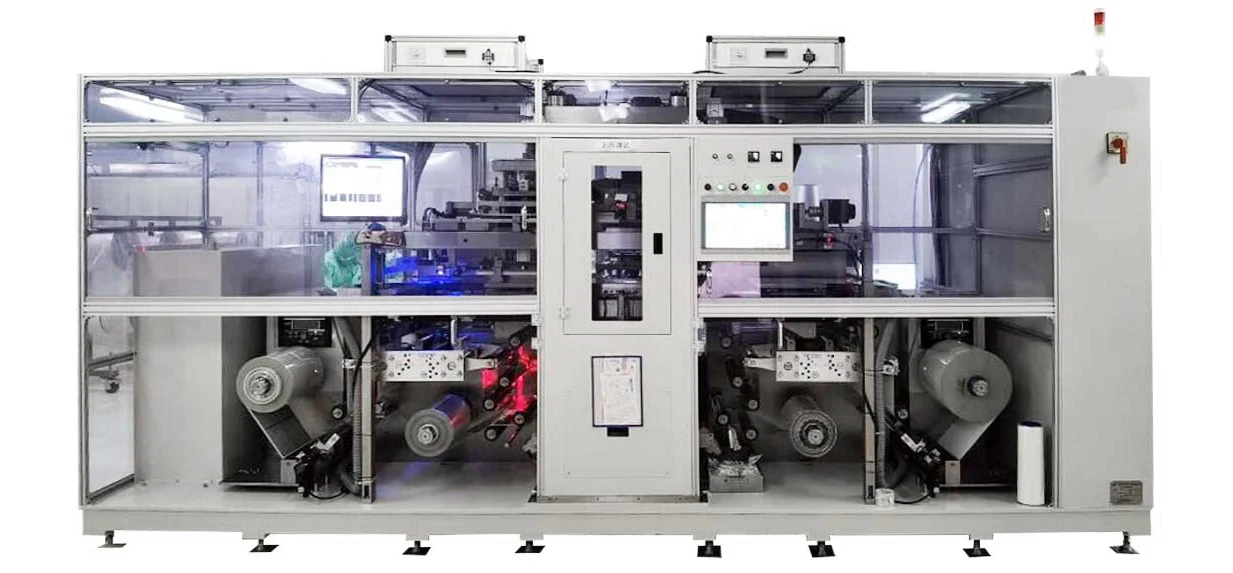

Mesin penumpuk MCH automatik

Mesin laminating digunakan untuk memotong filem kosong filem seramik yang digulung dan filem seramik yang dicetak ke dalam kepingan persegi, dan kemudian merebut dan menyelaraskannya dengan lengan mekanikal. Selepas itu, mereka dilaminasi dan bertekanan mengikut program yang ditetapkan untuk membentuk blok dengan struktur dalaman MCC. Prinsip kerja adalah untuk memasang roll filem seramik kosong pada kedudukan kanan mesin laminating; Selepas mencetak, roll filem seramik dipasang di kedudukan laminating laminating kiri; Kemudian, mengikut keperluan proses, program itu ditetapkan, dan lengan robot mengupas filem yang berbeza. Selepas penjajaran automatik, filem -filem disusun dan ditekan. Akhirnya, lengan robot mengeluarkan blok yang disusun dan meletakkannya ke dalam dulang penerima.

Dimensi keseluruhan mesin: tuan rumah 4350mm (l) x1600mm (w) x2500mm (h).

Yisenrong mesin penumpuk MCH automatik terdiri daripada rak, mekanisme pemindahan roll sisi elektrod, mekanisme pemindahan roll sisi elektrod, meja mengelupas sisi elektrod, meja mengelupas sampingan, manipulator pengendalian filem dan mekanisme penjajaran, mekanisme tekanan, bahan yang menerima manipulator, dan sistem elektrik. Bahagian bawah rak dikimpal dengan bahagian keluli, memastikan kestabilan dan ketepatan peralatan. Kawasan lain direka dengan bingkai profil dan bahan PVC yang telus untuk penutupan, menjadikan pedalaman kelihatan dan mudah dikendalikan.

Keadaan penggunaan

Tekanan udara termampat 0.5-0.7mpa

Kadar aliran udara termampat 200L/min

Bekalan Kuasa AC 380V+10% 50Hz

Kekuatan maksimum 30 kW

Suhu 20-30 ℃

Kelembapan 60 ± 10%

Langkah berjaga -jaga keselamatan untuk operasi peralatan mekanikal: ‌

A. betul memakai peralatan pelindung.‌

‌B. Menjalankan pemeriksaan keselamatan peralatan.‌

‌C. Ikuti prosedur operasi dan langkah pengurangan risiko: ‌

Jangan sentuh bahagian yang bergerak (mis., Pemotong, roda pulley) dengan tangan.

Jangan menyesuaikan, mengukur, atau membersihkan serpihan dengan tangan semasa operasi.

Bagi operasi kolaboratif berbilang orang, jelaskan pembahagian tanggungjawab untuk mengelakkan pengaktifan peranti kawalan secara tidak sengaja.

D. Penyelenggaraan Peralatan dan Kesediaan Kecemasan: ‌

Lakukan penyelenggaraan dan pemeliharaan yang kerap.

Peralatan bersih selepas digunakan; Periksa bahagian yang dipakai (mis., Pemotong, galas) dan gantikannya dengan segera.

Peranti keselamatan secara kerap (mis., Perlindungan perlindungan, suis berhenti kecemasan); Penyingkiran yang tidak dibenarkan adalah dilarang.

E. Respons Kecemasan: ‌

Sekiranya berlaku kerosakan atau kemalangan secara tiba -tiba, segera memotong kuasa dan melaporkan kejadian itu; Jangan cuba membaiki peralatan semasa sedang berjalan.

Tempoh Penghantaran: 90 hari.
